Installation de Chauffage Monotube : Qu'est-ce que c'est ? Découvrez la réponse ici...

L’installation de chauffage monotube est peu connue mais fut souvent utilisé dans les années 70. Elle présente des avantages économiques mais surtout des précautions à prendre. Commeçons par un rapide rappel des différents types d'installations que l'on peu rencontrer.



1 Les différents types d'installation :

- L’installation Bitube

Dans le cadre d’une installation Bitube (installation la plus courante en France) l’arrivée (on utilise le terme technique « départ ») d’eau chaude de la chaudière vers le radiateur se fait à partir d’un tube (souvent rouge) et le « Retour » de l’eau du radiateur vers la chaudière vers un autre tuyau (le plus souvent bleu). Ce type d’installation permet d’avoir une eau à la même température dans tous les radiateurs.

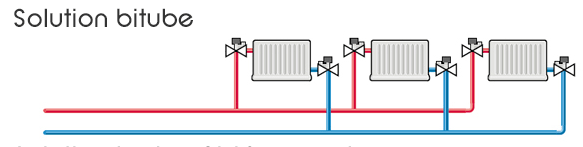

installation chauffage bitube









- L’installation Bitube en pieuvre

Dans le cadre d’une installation Bitube en Pieuvre, chaque radiateur bénéficie d’un tuyau spécifique et dédiée qui le relie à la chaudière. Le retour peut se faire également via un tuyau dédié (comme sur le schéma ci-dessous) ou via un tuyau unique pour tous les radiateurs. L’avantage de ce type d’installation et que l’on peut couper l’alimentation en eau d’un seul radiateur sans avoir à couper les autres.

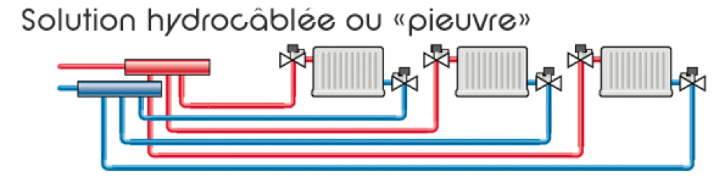

 installation bitube pieuvre



- L’installation Monotube

Dans le cadre d’une installation Monotube, il n’y a qu’un seul tuyau pour l’ensemble du réseau de chauffage. Ainsi le « Retour » d’eau froide se fait dans le tuyau d’eau chaude. L’avantage de ce type de raccordements est l’économie de tuyaux. Elle coûte donc moins cher à l’installation. Mais elle a quelques inconvénients.

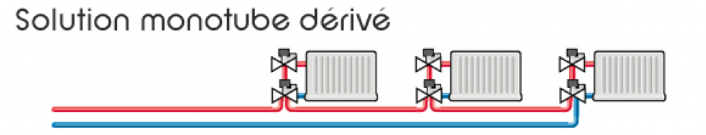

 Installation chauffage monotube



2 Précautions à prendre avec une installation monotube :

- La Déperdition de puissance. L’eau perd de sa chaleur en traversant les radiateurs successifs, nécessitant des radiateurs plus puissants en bout de chaîne pour compenser.

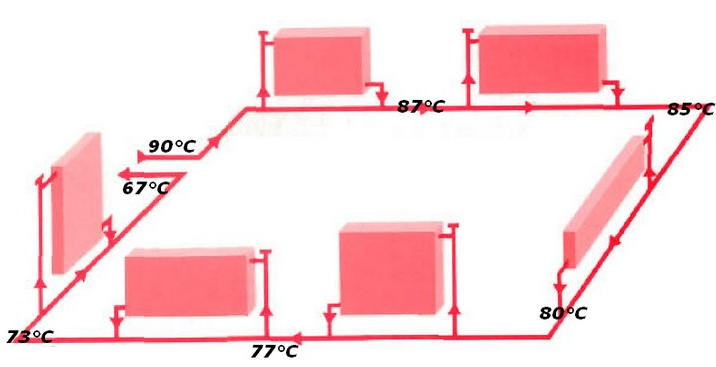

schema perte puissance installation monotube





- Les Vannes Monopoint sont souvent indispensables pour ce type d’installation, elles permettent de couper un radiateur tout en laissant l’eau circuler. Ces vannes sont aussi appelées by-pass et sont souvent équipées de cannes d’injection pour alimenter l’ensemble du radiateur.

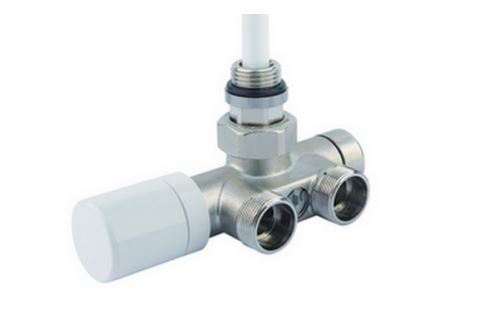

schema vanne monopoint by pass                                                     Vanne monopoint cyber confort bypass



 RETROUVEZ TOUTES NOS VANNES MONOPOINTS ET COMPATIBLES MONOTUBE ICI.



3 - Avantages et inconvénients détaillés du système monotube

 Avantages :

- Économie de matériaux : L'un des principaux atouts du monotube est la réduction des coûts d'installation grâce à l'utilisation d'un seul tuyau pour tout le circuit de chauffage.

- Installation simplifiée : Avec un seul réseau de tuyaux, l'installation est plus rapide et moins complexe. Ce type d’installation est idéal pour les rénovations où l’on veut limiter les travaux de plomberie.

- Esthétique : Moins de tuyaux visibles ou encastrés, ce qui peut offrir un aspect plus épuré, particulièrement dans des pièces à vivre où les installations doivent être discrètes.



Inconvénients :

- Réglage difficile : Chaque radiateur chauffe en fonction du précédent, ce qui peut entraîner des écarts de température entre le premier et le dernier radiateur de la chaîne.

- Puissance nécessaire : Comme l’eau perd de la chaleur en traversant chaque radiateur, il est souvent nécessaire de choisir des radiateurs plus puissants pour compenser cette perte.

- Moins flexible : Contrairement à l’installation bitube où chaque radiateur peut être contrôlé indépendamment, il est plus difficile de régler individuellement les radiateurs dans un système monotube.



4 Évolutions récentes et innovations

- Des progrès ont été réalisés pour améliorer le fonctionnement des systèmes monotubes. Par exemple, certaines installations utilisent des vannes thermostatiques intelligentes, permettant de mieux réguler la chaleur dans chaque radiateur, malgré la perte progressive de chaleur. Ces vannes peuvent fonctionner avec des systèmes de domotique, permettant une gestion centralisée et optimisée de la consommation énergétique, ce qui est particulièrement utile pour les maisons connectées.

- Les matériaux de tuyauterie modernes comme le PER (polyéthylène réticulé) offrent également de meilleures performances thermiques, réduisant ainsi la perte de chaleur par conduction tout au long du circuit de chauffage. Le PER est souvent préféré aux tuyaux en cuivre traditionnels pour sa flexibilité et sa durabilité.



5 - Meilleures pratiques pour maximiser l'efficacité d'une installation monotube

- Bien dimensionner les radiateurs : Pour compenser la déperdition de chaleur, il est essentiel de calculer correctement la puissance nécessaire de chaque radiateur, en particulier ceux situés à la fin du réseau.

- Utiliser des vannes thermostatiques : L’ajout de vannes thermostatiques spécifiques pour le monotube permet de mieux réguler la température de chaque radiateur sans affecter les autres.

- Isoler les tuyaux : Une isolation thermique des tuyaux peut limiter la perte de chaleur lors du passage de l’eau d’un radiateur à l’autre, améliorant ainsi l’efficacité globale du système.



  6 - Comparaison entre installatino monotube et bitube

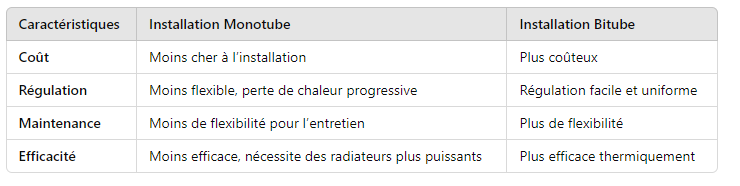

tableau comparatif installatino mono et bitube



7 - Conseils pour l’entretien des installations monotubes

Un entretien régulier est essentiel pour garantir l'efficacité de votre installation monotube. Il est recommandé de :

- Purger les radiateurs régulièrement pour éviter l’accumulation d’air dans le circuit.

- Vérifier les vannes monopoint pour s’assurer qu’elles fonctionnent correctement et qu’il n’y a pas de fuites.

- Surveiller la pression du système de chauffage, qui doit être maintenue à un niveau optimal pour garantir une bonne circulation de l’eau dans le réseau.



 8 Conclusion

L’installation monotube est une solution économique et fonctionnelle, particulièrement adaptée aux projets de rénovation ou aux logements où la simplicité d’installation est recherchée. Toutefois, elle nécessite des ajustements et une bonne planification pour éviter les pertes d’efficacité thermique. En suivant les bonnes pratiques et en choisissant des équipements adaptés, comme les vannes monopoint et les radiateurs bien dimensionnés, ce type d’installation peut offrir un confort de chauffage durable et économique.
